| 品牌：铭风 | 型号：4-73-9D | 材质：304不锈钢 |
| 风机压力：中压风机 | 类型：引风机 | 性能：耐高温风机 |
| 用途：锅炉风机 | 轴功率：17.29kw | 叶片数：12 |
| 配套电机功率：22 | 适用范围：锅炉引风及一般通风 |
4-73锅炉风机做通风机使用时输送的介质为空气，温度不得超过80℃;4-73锅炉风机做引风机时一般输送的介质为烟气，温度不得超过250℃。在引风机前，必须加装除尘装置，以尽可能减少进入风机中烟气的含尘量。根据一般电厂的使用情况，所配除尘器效率不得低于85%。

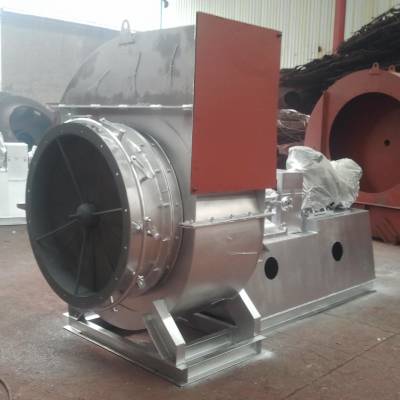

4-73锅炉风机风机主要由叶轮、机壳、进风口、调节门及传动部分组成。
1、叶轮——12后倾机翼斜切形叶片焊接于锥弧形前盘与平板后盘中间。由于采用了机翼形叶片，***了风机主效率、低噪声、高强度。叶轮经静动平衡校正和超速运转试验，故运转平稳可靠。同一机号的通、引风机叶轮，结构相同，但材质不同，一般来说通风机选A3，引风机选16Mn。
2、机壳——用普通钢板焊接成蜗形体。单吸入风机的机壳做成三种不同形式(№8—12机壳作成整体结构，不能拆开，№14—16机壳作成两开式，№18—29.5机壳作成三开式)。对引风机，蜗形板作了适当加厚，以防磨损。
3、进风口—收敛、流线型的进风口制成整体结构，用螺栓固定于风机入口一侧。
4、调节门—用来调节流量的装置，轴向安装于进风口之前。调节范围由0度(全开)到90度(全闭)。调节门的搬把位置：从进风口方向看在右侧，对右旋风机，搬把由下往上推是由全闭到全开方向，对左旋风机，搬把由上往下拉是由全闭到全开方向。
5、传动—传动部分的主轴由优质钢制成，本风机均采用滚动轴承。轴承箱有两种形式：№8—16用整体的筒式轴承箱;№18—29.5用两个独立的枕式轴承箱。轴承箱上装有温度计和油位指示器(仅引风机)。润滑油采用30号机械油，加油量按油位标示要求。№8—16整体筒式轴承箱如采用干油时，在轴承箱内滚珠一侧应加挡油板，其固定槽予已制。引风机备有水冷装置，因此，须加输水管，耗水量随气温不同而异，一般按0.5—1m3/h考虑。
G4-73锅炉通风机风机性能表
20℃
机号 | 传动方式 | 转 速（r/min） | 流 量 （m?/h） | 压 力（Pa） | 电动机 | |
型号 | 功率（KW） | |||||
9 | D | 1450 | 23003 | 2668 | Y200L-4 | 30 |
25976 | 2656 | |||||
29106 | 2628 | |||||
32079 | 2559 | |||||
35052 | 2440 | Y225S-4 | 37 | |||
38026 | 2275 | |||||
41155 | 2042 | |||||
44128 | 1775 | |||||
960 | 15229 | 1163 | Y160L-6 | 11 | ||
17198 | 1158 | |||||
19270 | 1146 | |||||
21238 | 1116 | |||||
23207 | 1064 | |||||
25175 | 993 | |||||
27247 | 891 | |||||
29216 | 775 | |||||
Y4-73锅炉通风机风机性能表
200℃
机号 | 传动方式 | 转 速（r/min） | 流 量 （m?/h） | 压 力（Pa） | 电动机 | |
型号 | 功率（KW） | |||||
9 | D | 1450 | 23003 | 1651 | Y1802L-4 | 22 |
25976 | 1644 | |||||
29106 | 1627 | |||||
32079 | 1584 | |||||
35052 | 1511 | Y200L-4 | 30 | |||
38026 | 1409 | |||||
41155 | 1265 | |||||
44128 | 1100 | |||||
960 | 15229 | 721 | Y160M-6 | 7.5 | ||
17198 | 718 | |||||
19270 | 711 | |||||
21238 | 692 | |||||
23207 | 660 | |||||
25175 | 616 | |||||
27247 | 553 | |||||
29216 | 481 | |||||
