| 品牌：铭风 | 型号：5-47-9C | 材质：Q235 304不锈钢 |
| 风机压力：中压风机 | 电压：380V | 类型：引风机 |
| 性能：耐高温风机 | 用途：锅炉风机 | 轴功率：29.77kw |
| 叶片数：12 | 重量：670kg | 涡轮头材质：HT200 304不锈钢 |
| 转速：1900r/mim | 适用范围：0.2t/h-20t/h工业锅炉、或其他场合通风 | 风量：34039 |
| 配套电机功率：45 |
当前工业锅炉系列型号较多，燃用煤质优劣悬殊，配用的除尘器及安装管道阻力不一，所需的引风机的风量风压差异较大，为适应上述情况，考虑到风机的经济性及运转平稳可靠性，该风机采用D式、C式两种传动方式（即联轴器与V带传动），其中0.7～20t/h的锅炉均有D式传动的引风机与之匹配，0.2～10t/h的锅炉均有C式传动的引风机与之匹配。对于V带传动使用单位可根据实际情况自行变换主轴转速来获得较理想的风量、风压。

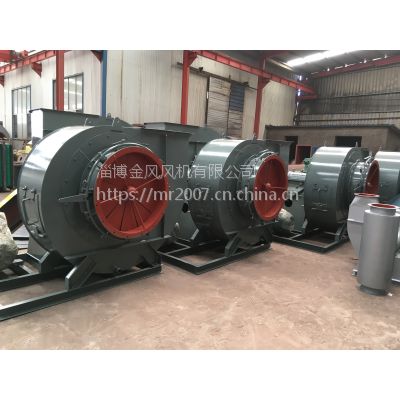

Y5-47-Ⅱ型锅炉引风机由叶轮、机壳、进风口、传动组和调风门等部分组成。
1、 叶轮有12片材料为16Mn的后倾平板叶片，焊接于弧锥形轮盖与平板形的轮盘中间，经动平衡校正，因此运转平稳，有较高的强度和耐磨性，使用寿命较长。
2、机壳用钢板焊接成蜗形壳体。从№8以上“左”“右”转通用。
3、传动组的主轴由优质钢制成，采用滚动轴承（№3.15～7采用低噪声轴承），二只并列的轴承座，用2号的钙钠基润滑脂和风叶自冷，结构简单。
4、进风口为收敛式的进风口，制成整体结构，用螺栓固定在机壳入口侧。
5、Y5-47-II系列风机均配有调风门，用以调节风机的流量。№6以下风机采用三个叶片，百叶窗式结构，关闭灵活结构简单，№7以上风机采用11个叶片梅花型结构，调节效***，结构可靠。调风门轴向安装在进风口前面，调节范围由90°（全闭）到0°（全开）调节调风门的板手位置，从进风口方向看，对右旋风机，板手逆时针转动是由全闭到全开，对左旋风机，板手顺时针转动是由全闭到全开。
为使调风门各部分正常工作，必须***良好的润滑。又因引风机气体温度较高，润滑脂采用了耐高温（260℃）的澎滑土脂，因它在高温运转时仍能***润滑作用。
Y5-47Ⅱ锅炉离心引风机性能表
200℃
机号 | 传动方式 | 转 速（r/min） | 流 量 （m?/h） | 压 力（Pa） | 电动机 | |
型号 | 功率（KW） | |||||
9 | C | 1900 | 18045 | 3364 | Y225M-6 | 45 |
20301 | 3354 | |||||
22556 | 3285 | |||||
24812 | 3236 | |||||
27272 | 3148 | |||||
29528 | 3001 | |||||
31784 | 3746 | |||||
34039 | 2452 | |||||
1800 | 17095 | 3020 | Y225S-4 | 37 | ||
19232 | 3011 | |||||
21369 | 2942 | |||||
23506 | 1903 | |||||
25937 | 2824 | |||||
30111 | 2461 | |||||
32247 | 2197 | |||||
